霧度測試儀工作原理：

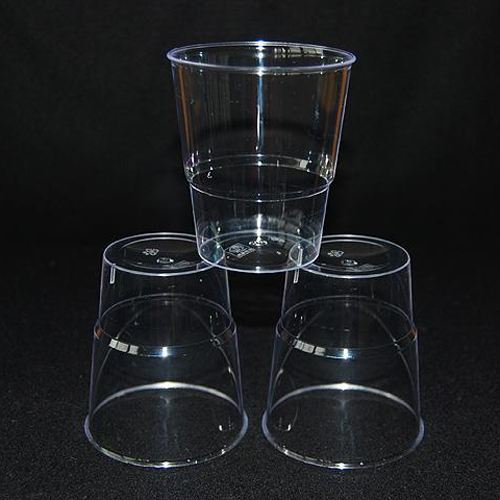

塑料對光線的吸收、散射與材料本身的結構、表面特征和所含其他物質有關。測定透明或半透明塑料透光率和霧度，可用來控制產品質量和研究產品某些光學性能。塑料的霧度是指透過試樣而偏離入射光反向的散射光通量與透射光通量之比，用百分數表示。霧度是由于材料表面缺陷、密度變化或產生光散射的雜質引起的，材料內部或表面因光散射造成的云霧狀或渾濁的外觀，所以霧度也被稱為渾濁度。它用于衡量透明或半透明材料不清晰程度。

一般來說，透光率高的材料，霧度值低；反之透光率低的材料，霧度值高，但也并不完全如此。有些材料透光率高，霧度值卻很大，如毛玻璃，所以透光率和霧度值是兩個獨立的指標。在工業上，會采用積分求式霧度計或積分求式光度計測量塑料的霧度。其原理是利用測定入射光量，通過試樣的總透光量，儀器引起的光散射量以及儀器和試樣共同引起的光散射量，計算出通過試樣的總的透射率Tt、慢散透射率Td和霧度（Td/Tt）。

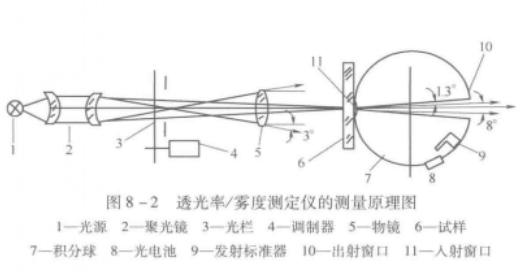

霧度測試儀由發射系統（左側）和接收系統（右側）兩部分組成，中間是開啟的樣品室。光源1發出的光經過聚光鏡2，通過光欄3，經遮光式調制器4射到物鏡5上。物鏡5射出一束平行光束，其光線偏離角不大于3°，并將光欄3成像在出射窗口10上。出射窗對入射窗口中心的張角為8°，光斑邊緣與出射窗形成1.3°的環帶，積分球7內裝有一個可擺動的標準發射器9，當測定透光率及總透射光時，標準發射器被控在位，擋住出射窗；當測散射光時，從出射窗處讓開。固定在積分球上的硒光電池8將球內的光照吸收后轉換成光電流，經檢波放大A/D轉換，微機處理后，顯示透光率和霧度的測定值，需要時還可打印輸出。

霧度測試儀操作規程：

1、檢測前及樣品準備

確保儀器電源接線等均正確，滿足儀器正常工作環境，樣品標樣大小應為50mm*50mm。

2、開機

按電源開關，開啟電源進行預熱，預熱完成后，窗口指示燈會有提示，用戶就可以進一步對儀器繼續校正。

3、樣品測量

裝上樣品，將薄膜夾于磁性夾具之間稍加 拉平，然后即可裝置于樣品臺上測試，放置夾 具時應注意薄膜一面貼緊積分球。按測試鈕， 指示燈轉為紅光，不久就在指示屏上顯示出透 光率數值及霧度數值，前者顯示單位為0.1%，后者為0.01%。此時，指示燈轉為綠光，需要進行復測時，可不拿下樣品，重按測試鈕。更換樣品重復TEST可連續測得同一批樣品的結果。

4、數據處理

多次測數，然后取其算術平均值作測量結果，以提高測量準確度。

?

霧度測試儀使用注意事項：

1、一般每測完一組樣品應測空白一次，應注意測空白后，應再按測試鈕，等到準備燈發綠 光、儀器發出呼叫后，再測下一組樣品；

2、環境溫度5-35℃，相對濕度不大于85%；

3、非操作人員禁止操作；

4、確保插孔接地線有效。

5、如測試樣品尺寸大，則可去掉樣品架，直接將產品貼附在接收器左側進行測試；

6、測試時要求盡量將產品中心位置對準測試孔中心；
