很多光學儀器都采用了積分球結構，例如三恩時品牌YH1810色彩霧度計和臺式分光測色儀YS6060，均采用了直徑為Φ154mm的積分球，而泰雙TS7700分光測色儀僅采用了直徑為Φ40mm的積分球。想必大家都猜到我們今天的主題了，我們今天來看看積分球尺寸大小和儀器性能有沒有關系？
?

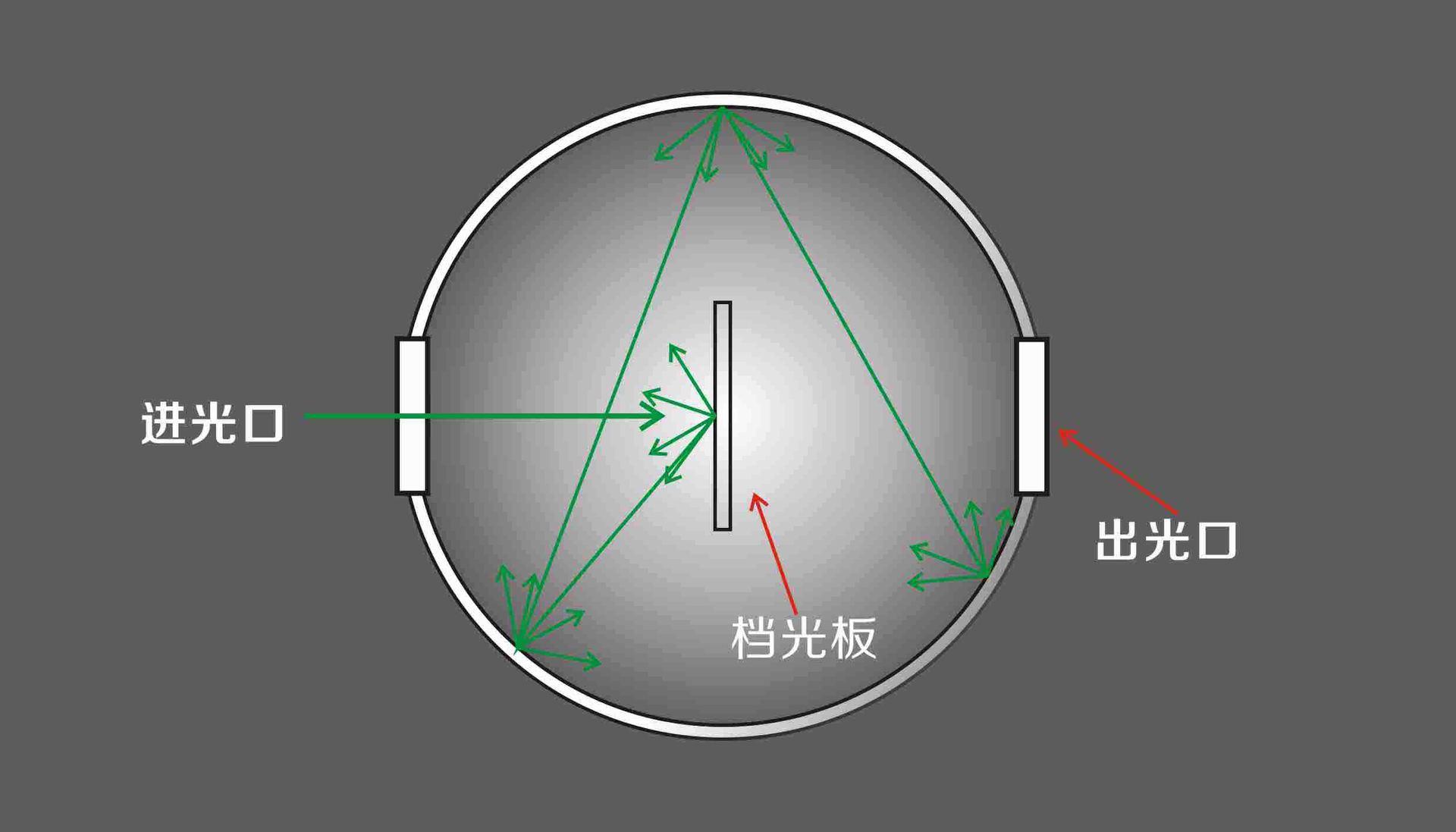

積分球工作原理

?

理論上來說積分球的尺寸是越大越好，因為積分球的尺寸越大，那么積分球上的開孔面積或者是內部突出結構對于光源的合理均勻散步影響就越小。然而，我們采用積分球研究光學有以下幾點是需要考慮的：

?

1、積分球大小受成本制約。積分球說到底是用于研究或者是儀器配件，其大小受成本制約，使用積分球的用戶或者是儀器，都是有采購預算的，因此為了能夠降低研究和使用成本，積分球大小應該在性能達標的前提下盡可能的小。

?

2、積分球受體積制約。例如光學儀器上的積分球，其尺寸大小應該與在儀器內部的比例相協調，即積分球大小應該能夠放置在儀器內部，其比例不能太大。

?

3、受光源功率制約。如果我們研究的光源功率固定，那么采用太大的積分球反而沒有多大的意義。而太小的積分球對于內部照射的均勻性、強度以及內部結構都是有影響的，因此積分球大小應該考慮光源的功率大小。

?

4、性能提升幅度。理論上積分球尺寸越大則性能越好，但積分球做大成本會越高，其提升的性能幅度有限，即我們積分球尺寸大小的提升性價比反而很低。

?

我們上面闡述了那么多，積分球尺寸大小到底和儀器性能有沒有關系呢？

?

答案是有關系，但影響性能不是很大。通常來說儀器內置的光源功率有限，因此儀器內置的積分球會根據儀器的類型還確定積分球大小，由于積分球越大則開孔及相關功能性拓展越好，因此客觀的說儀器內部積分球是越大越好的，但并不是說積分球大小就決定了儀器整體的性能高低。

?

以上述我們提到的三恩時品牌臺式分光測色儀YS6060和TS7700為例，YS系列測色儀的內置積分球大小比TS系列測色儀要大，兩者同是測色類型的光學儀器。單從積分球的大小來說，YS測色儀要比TS測色儀要好很多嗎？從兩種儀器的測量重復性性能上來看， 分光反射率YS比TS的標準偏差小0.04%，色度值偏差小0.01。

?

因此，積分球尺寸大小和儀器性能是有一定關系的，但這種關系并不足以影響儀器的最終性能。我們上述進行了類似的對比，但由于兩種光學儀器的內置結構和部件還是有很多不同的，僅從儀器測量的重復性給大家做一個參考。

?
