我們在前面的文章《霧度儀測量SCI是什么意思？與SCE模式有什么區別？》中，講述了什么是SCI模式，什么是SCE模式。而其實不管是哪種模式，它都與積分球有關系。下面來講述下霧度儀積分球45度0和D/8結構相關的內容。
?

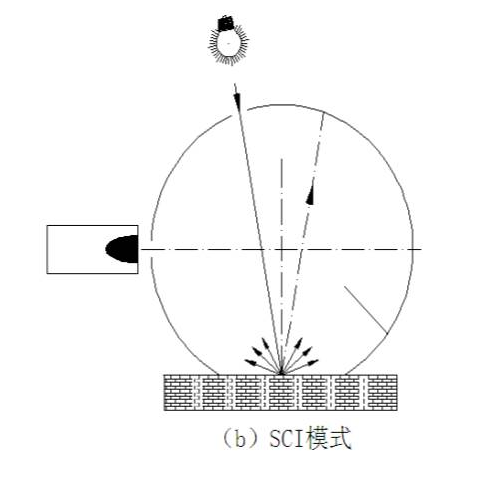

積分球SCI模式測量

?

SCI模式包含了所有物體反射出來的所有光線，測量的結果能真實顯示物體真實顏色性質，符合表面顏色三要素（光源，物體，觀察者）的定義。SCE：Specular Component Exclude，排除鏡面正反射光，SCE是指排除鏡面反射光的測量顏色的方法。消除鏡面反射光SCE方式，其測量所得到的結果顯示的是人眼真實看到的顏色。

?

SCI模式和SCE模式的區別主要是應用場景不同：SCI和SCE由于測量方式的不同，導致應用場景不同。SCE模式比較符合人眼看到的顏色，所以SCE方式非常適用于檢驗生產線上的生產樣品是否符合視覺顏色標準，也就是用于檢測終端產品是否顏色一致。SCI方式因為能真實反映物體的性質，非常適用于物體顏色研究，和利用計算機配色系統（CCM）調整色母粒到生產需要水平。不過SCI和SCE沒有可比性，因為SCI因為包含鏡面反射和漫反射，在同樣光源下（或測色儀），所反射出來的光（反射、漫射）的總和必然比SCE模式下反射的光（只有漫反射）要多，所以說SCI模式下的數據必然比SCE的大。所以要談論顏色的差別時，記住測量模式務必要一致，同樣采用SCI模式，或者同樣采用SCE模式。

?

我們前面也講述了什么是積分球，積分球是一種內部有高反射涂層材料的多開孔的空心球體，積分球也經常被稱為光度球。霧度儀光源光路通過一個涂有高反射涂層內壁的積分球來獲得均勻的漫反射光來照明樣品，通過樣品上光線反射到探測器，從而顯示出相應的色度學數值。霧度儀積分球45/0光路是指以45°角圓周照明并以垂直于樣品平面的0°角觀察，積分球內置的阻擋屏是用來防止光線直接照射到樣品表面，而是以均勻的漫反射照射，D/8結構是以8°觀察角度來接受觀察結果。

?

色差儀可以根據光路系統結構可分為積分球式和0/45°兩種，不同的光路系統所適用的顏色檢測范圍和環境也是不同的。積分球類色差儀一般都有兩種模式，也就是SCI和SCE，其中SCI是包含鏡面反射光的方式，SCE是不包含鏡面反射光的方式，積分球色差儀在SCE模式下，對平整、光滑、均勻樣品進行測量，其讀數與0/45°色差儀接近。

?

人眼觀測樣品時都是完全去除鏡面反射的，0/45°色差儀就是完全模擬人眼觀察角度而設計的照明-觀察模式。積分球去除鏡面反射測量出來的色差將非常小，但是實際我們用肉眼觀察其色差卻非常大。因為0/45°色差儀的光學幾何結果與人眼一致，檢測出來的數據也能同人眼觀測的效果相一致。

?

在檢測表面處理不一致的工業生產產品時我們建議使用0/45°色差儀，這種更接近人眼的觀察結果。不過現在色差儀的研發生產商在設計儀器是也會考慮到這種原因，現在不少市場上主流的積分球類色差儀的SCE模式已經能夠非常優秀的去除鏡面反射帶來的測量誤差了，其實選購產品是主要還是進行測量試機確定那一款更適合自己的產品。
